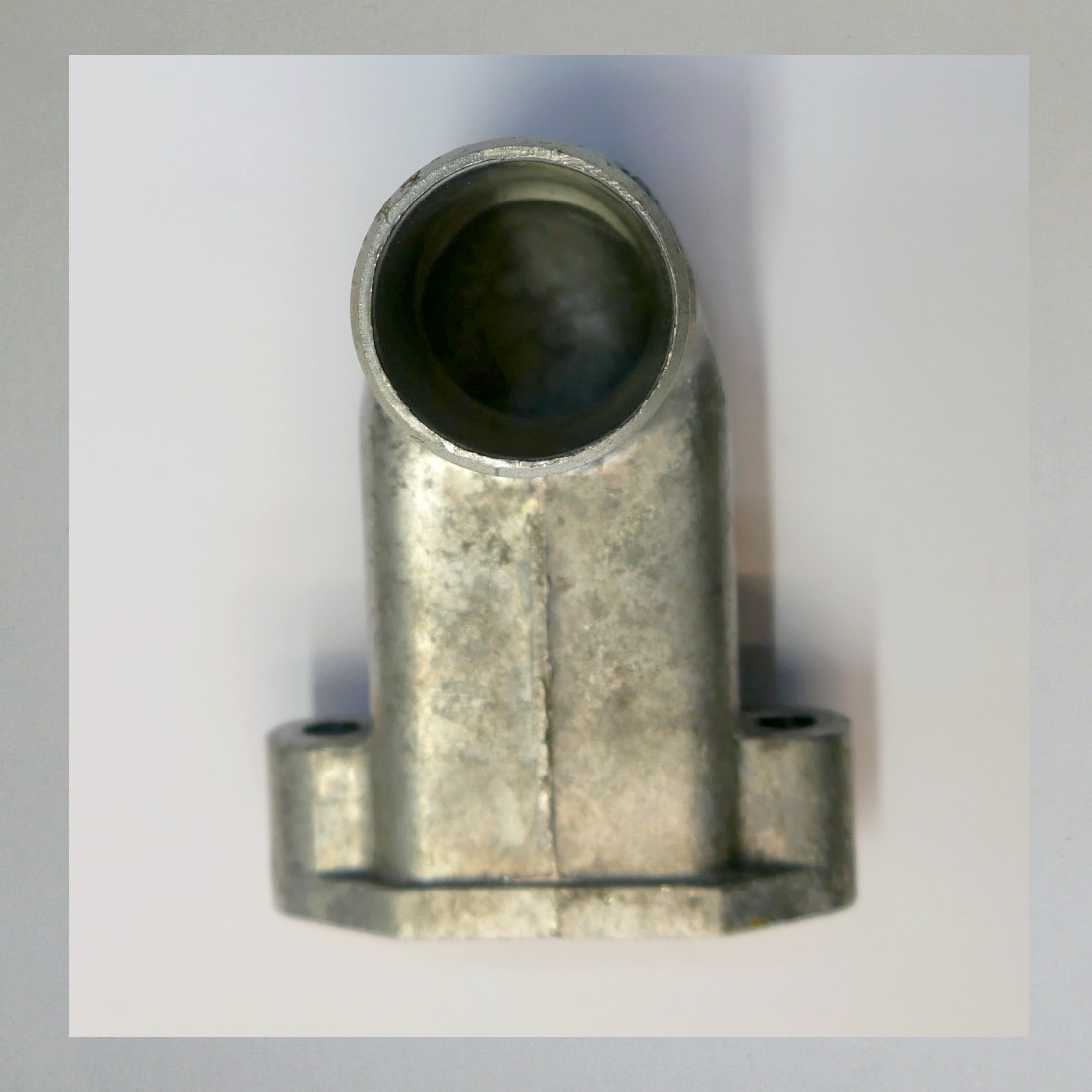

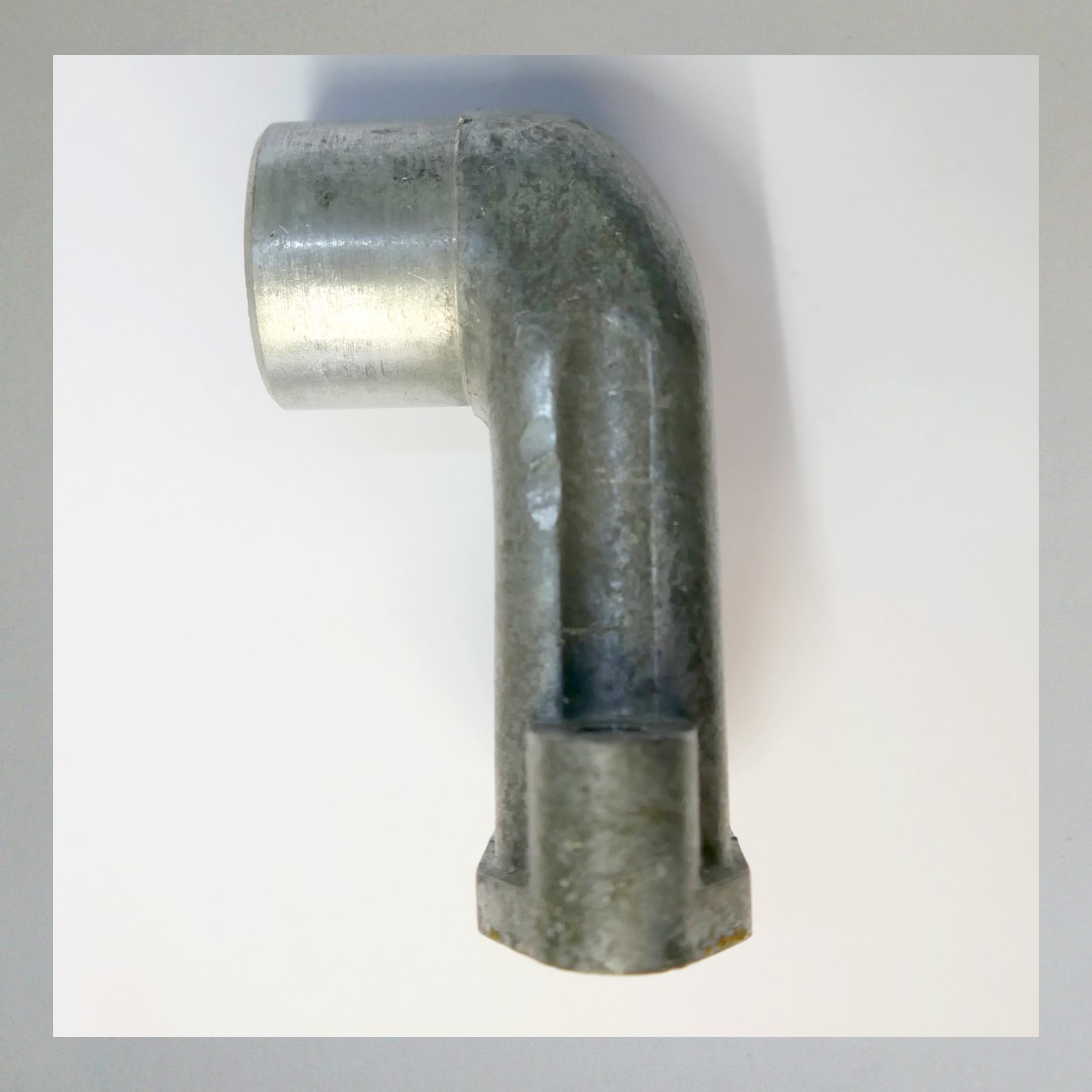

Ansaugstutzen Kreidler für 24er Vergaser-Durchlass---Nachbau---
Achtung! Dieser Stutzen ist nur für sehr grosse Vergaser (24er) verwendbar.
Die Maße sind ähnlich müssen aber noch überarbeitet werden.
Der Stutzen ist 8mm höher als der normale Serienstutzen und die länge der beiden Stehbolzen-Bohrungen ebenfalls.
Die normale Länge und dann auch normale Stehbolzen-Bohrungen erhält man aber einfach indem man den Stutzen ca 8mm absägt oder fräst.
Die Ansaugseite ist 31mm breit für verbreiterten Ansaugkanal.
Lochabstand Mitte/ Mitte: 47mm, Bohrung 6,5mm
Aussendurchmesser Steckanschluss: 28,9 bis 29mm
Innendurchmesser Steckanschluss:24mm

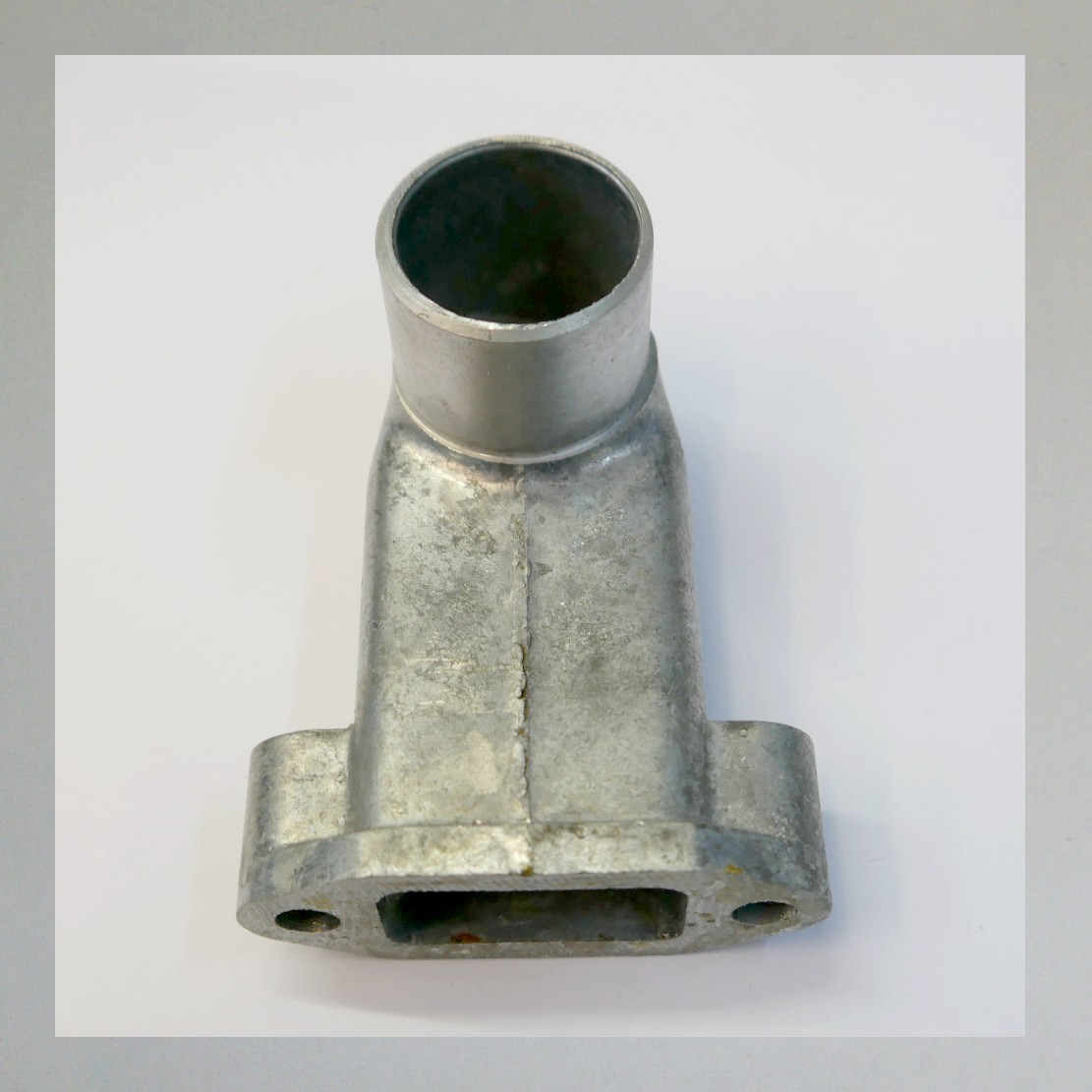

Aussparung zylinderseitig:
Rechteck, 15x31mm
Dies ist ein Tuning-Ersatzteil aus externer Fertigung.
Materiell und vom Guss her in guter Qualität. Maße jedoch teilweise abweichend.
Wir messen die Stutzen möglichst genau (+/- 0,3mm), aber es gibt bei den Repros oft Streuung.
Wir sehen dies als brauchbare Basis für einen Tuningstutzen an, der noch weiter nachgearbeitet werden sollte,
um das Ergebnis zu optimieren.
Der Übergang zum Zylinder sollte möglichst genau passend gefeilt werden, damit keine
Strömungskansten entstehen (was selbst bei den Originalteilen wenig passend bearbeitet wurde..!).
Rauhheiten im Kanal sollten überschliffen werden.
Der Stutzen ist neu oder leicht gebraucht.
